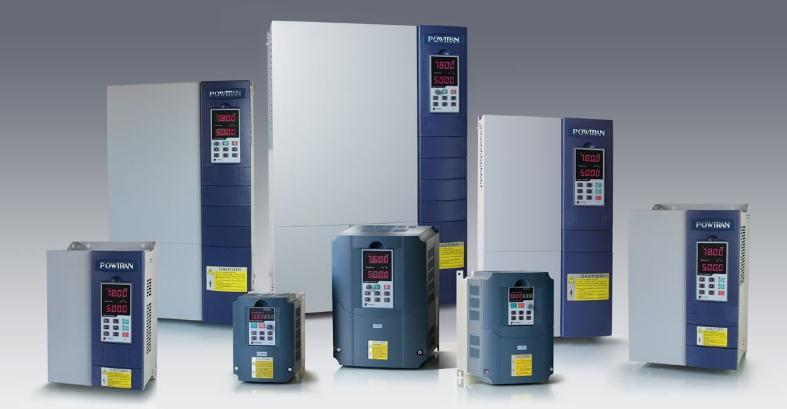

一、普傳變頻器維修――上電后鍵盤無顯示
1、檢查輸入電源是否正常，若正常，可測量直流母線p、n端電壓是否正常：若沒電壓，可斷電檢查充電電阻是否損壞斷路；
2、經查p、n端電壓正常，可更換鍵盤及鍵盤線，如果仍無顯示，則需斷電后檢查主控板與電源板連接的26p排線是否有松脫現象或損壞斷路；
3、若上電后開關電源工作正常，繼電器有吸合聲音，風扇運轉正常，仍無顯示，則可判定鍵盤的晶振或諧振電容壞，此時可更換鍵盤或修理鍵盤；
4、如果上電后其它一切正常，但仍無顯示，開關電源可能未工作，此時需停電后拔下p、n端電源，檢查ic3845的靜態是否正常（憑經驗進行檢查），如果 ic3845靜態正常，此時在p、n加直流電壓后18v/1w穩壓二極管兩端約8v左右的電壓，但開關電源并未工作，斷電檢查開關變壓器副邊的整流二極管是否有擊穿短路；
5、上電后18v/1w穩壓二極管有電壓，仍無顯示，可除去外圍一些插線，包括繼電器線插頭、風扇線插頭，查風扇、繼電器是否有短路現象；
6、p、n端上電后，18v/1w穩壓二極管兩端電壓為8v左右，用示波器檢查ic3845的輸入端④腳是否有鋸齒波，輸出端⑥腳是否有輸出；
7、檢查開關電源的輸出端+5v、±15v、+24v及各路驅動電源對地以及極間是否有短路。
二、普傳變頻器維修――鍵盤顯示正常，但無法操作
1、若鍵盤顯示正常，但各功能鍵均無法操作，此時應檢查所用的鍵盤與主控板是否匹配（是否含有ic75179），對于帶有內外鍵盤操作的機器，應檢查一下所設置的撥碼開關位置是否正確；
2、如果顯示正常，只是一部分按鍵無法操作，可檢查按鍵微動開關是否不良。
