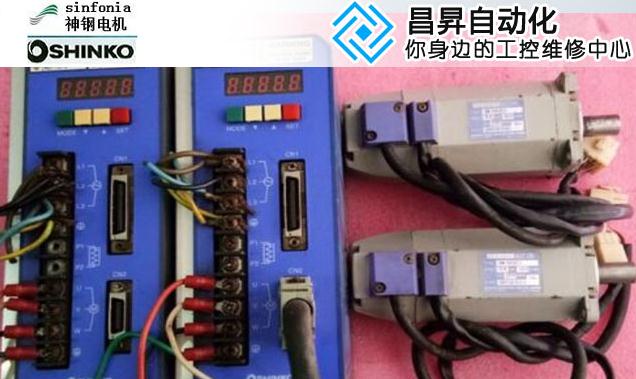

日本神鋼SHINKO伺服驅動器在設備報警E13故障如何維修，那么主板及驅動板各種IC的工作原理是什么呢？現在工程師跟大家講述一下神鋼SHINKO伺服驅動器維修中LM393運放的作用。
LM393 是雙電壓比較器集成電路。輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受 Vcc端電壓值的限制。此輸出能作為一個簡單的對地SPS開路（當不用負載電阻沒被運用），輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流（16mA）時，輸出晶體管將退出而且輸出電壓將很快上升。
LM393主要特點
工作溫度范圍：0°C -- +70°C
SVHC（高度關注物質）：No SVHC （18-Jun-2010）
器件標號：393工作電源電壓范圍寬，單電源、雙電源均可工作，單電源： 2～ 36V， 雙電源：±1～±18V；
消耗電流小，ICC=0.4mA；
輸入失調電壓小，VIO=±2mV；
共模輸入電壓范圍寬， VIC=0～VCC-1.5V；
輸出與TTL，DTL，MOS，CMOS 等兼容；
輸出可以用開路集電極連接“或”門；
表面安裝器件：表面安裝
lm393引腳圖及功能
lm393引腳圖
lm393中文資料匯總（lm393引腳圖及功能_工作原理及應用電路）
lm393引腳功能
lm393中文資料匯總（lm393引腳圖及功能_工作原理及應用電路）
LM393主要功能
輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受 Vcc端電壓值的限制，輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流（16mA）時，輸出晶體管將退出而且輸出電壓將很快上升。輸出飽和電壓被輸出晶體管大約60ohm 的γSAT限制。當負載電流很小時，輸出晶體管的低失調電壓（約1.0mV）允許 輸出箝位在零電平。
