ABB直流調試裝（調速器）常見故障代碼與故障維修
來源：昌昇自動化時間：2022-02-08

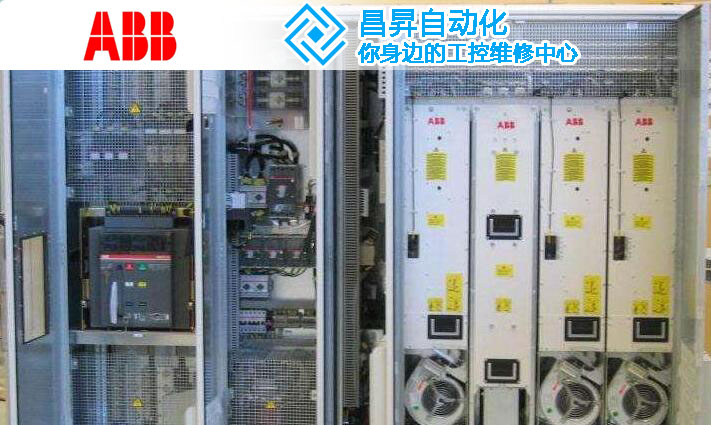

ABB直流調速器 DCS500B DCF500B DCP500B從25A-5150A輸出電流不等，現經是停產狀態由DCS800代替，現由法蘭克自動化工程師講述直流調試器故障代碼與處理方案。
ABB直流調速器常見故障：保險絲熔斷如何處理。
一般情況下，保險絲熔斷說明電源的內部線路有問題或者可控硅。由于電源工作在高電壓、大電流的狀態下，電網電
壓的波動、浪涌都會引起電源內電流瞬間增大而使保險絲熔斷。重點應檢查電源輸入端的RST是否短路，整流二極管，可控硅，高壓濾波電解電容，逆變功率開關管等，檢查一下這些元器件有無擊穿、開路、損壞等。如果確實是保險絲
熔斷，應該首先查看電路板上的各個元件，看這些元件的外表有沒有被燒糊，有沒有電解液溢出。如果沒
有發現上述情況，則用萬用表進行測量，如果測量出來兩個大功率開關管e、 c極間的阻值小于100kΩ，
說明開關管損壞。其次測量輸入端的電阻值，若小于200kΩ，說明后端有局部短路現象。
ABB直流調速器，ABB伺服器維修，ABB伺服驅動器維修，ABB伺服放大器維修，可修復ABB伺服器常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞等；
ABB直流調速器報警代碼與維修
F501 501 AuxUnderVolt 輔助電源欠壓
F502 502 ArmOverCur 電樞過流
F503 503 ArmOverVolt 電樞過壓 (DC)
F504 504 ConvOverTemp 直流模塊過溫
F506 506 M1OverTemp 電機溫度測量值過高
F507 507 M1OverLoad 電機溫度模型計算值過載
F508 508 I/OBoardLoss 沒有找到 I/O板或 I/O板故障
F512 512 MainsLowVolt 主電源欠壓 (AC
F513 513 MainsOvrVolt 主電源過壓 (AC)
F514 514 MainsNotSync 主電源不同步 (AC)（缺相等）
F515 515 M1FexOverCur 勵磁過流
F517 517 ArmCurRipple 電樞電流波動（丟失脈沖
F522 522 SpeedFb 轉速反饋錯誤
F523 523 ExtFanAck 外部風機應答信號丟失
F524 524 MainContAck 主接觸器應答信號丟失
F525 525 TypeCode 類型編碼故障（設置錯誤
F526 526 ExternalDI 通過二進制輸入外部故障
F528 528 FieldBusCom 現場總線通訊丟失
F531 531 MotorStalled 電機堵轉
F532 532 MotOverSpeed 電機超速
F540 540 COM8Faulty SDCS-COM-8 故障
F541 541 M1FexLowCur 勵磁器欠電流
F543 543 COM8Com SDCS-COM-8 通訊故障
F546 546 LocalCmdLoss 本地命令丟失
F547 547 HwFailure 硬件故障：
F548 548 FwFailure 固件故障
F549 549 ParComp 參數兼容性錯誤
F550 550 ParMemRead 讀參數出錯
F551 551 AIRange 模擬輸入過低
F553 553 TachPolarity 測速機的極性錯誤
F554 554 TachoRange 模擬測速機的測速范圍出錯
F557 557 ReversalTime 超過換向時間未動作
F601 601 APFault1 用戶通過 AP 定義的故障
F602 602 APFault2 用戶通過 AP 定義的故障
F603 603 APFault3 用戶通過 AP 定義的故障
F604 604 APFault4 用戶通過 AP 定義的故障
F605 605 APFault5 用戶通過 AP 定義的故障
報警信息
A101 101 Off2ViaDI Off2（緊急停車 / 自由停車）由數字量輸入（起動禁止）保持
A102 102 Off3ViaDI Off3 (E-stop)由數字量輸入的急停信號
A103 103 DC BreakAck 直流斷路器應答信號丟失
A104 104 ConvOverTemp 直流模塊過溫
A105 105 DynBrakeAck 動態制動仍未確認
A106 106 M1OverTemp 電機溫度測量值過高
A107 107 M1OverLoad 電機溫度模型計算值過載
A111 111 MainsLowVolt 主電源欠壓 (AC)
A113 113 COM8Com SDCS-COM-8 通訊故障
A114 114 ArmCurDev 電樞電流偏差（或缺相）
A115 115 TachoRange 重新進行模擬測速機的測速范圍優化
A117 117 ArmCurRipple 電樞電流波動（脈沖丟失）
A121 121 AutotuneFail 自優化失敗
A123 123 FaultSuppres 故障抑制：當前至少有一個故障消息存在且被屏蔽
A124 124 SpeedScale 轉速換算超出范圍
A125 125 SpeedFb 轉速反饋錯誤
A126 126 ExternalDI 通過二進制輸入（外部故障）
A127 127 AIRange 模擬輸入范圍：某個模擬輸入值低于 4mA / 2V。
A128 128 FieldBusCom 現場總線通訊丟失
A129 129 ParRestored 參數恢復：在上電時，閃存中的參數是無效的(校驗和故障)。所有參數從參數備份恢復
A130 130 LocalCmdLoss 本地命令丟失：使用 DCS 控制盤、DWL 時，發生連接故障
A131 131 ParAdded 參數增加：帶有不同數量參數的新固件被下裝裝。新參數被設置為們的缺省值
A132 132 ParConflict 參數設置沖突
A133 133 RetainInv 保持數據有效：在上電期間設置何時閃存中的保持數據無效。此時使用備份數據
A134 134 ParComp 參數兼容性：當下載參數集或上電期間，固件會寫下這些參數。如果不能設置或者不匹配，那么參數設置為缺省值
A135 135 ParUpDwnLoad 參數的上傳或下載失敗
A136 136 NoAPTaskTime AP 任務時間沒有設置：啟動 AP 時，AP 任務時間沒有設置。
A137 137 SpeedNotZero 轉速非零：禁止直流模塊重起。零速 [見 M1ZeroSpeedLim (20.03)] 沒有達到。
A138 138 Off2FieldBus Off2（緊急停車/自由停車）由 MainCtrlWord (7.01)/ 現場總線（起動禁止）保持
A139 139 Off3FieldBus Off3（緊急停車）由 MainCtrlWord (7.01)/現場總線保持
A140 140 IllgFieldBus 非法的現場總線設置：在參數組 51（現場總線）中的現場總線參數設置沒有按照現場總線適配器設置或者沒有選擇該設備
A141 141 COM8FwVer SDCS-COM-8 軟件版本沖突
A2xx 2xx <報警名稱> 系統報警消失
A301 301 APAlarm1 用戶通過 AP 定義的報警
A302 302 APAlarm2 用戶通過 AP 定義的報警
A303 303 APAlarm3 用戶通過 AP 定義的報警
A304 304 APAlarm4 用戶通過 AP 定義的報警
A305 305 APAlarm5 用戶通過 AP 定義的報警
A4xx 4xx UserAlarmxx 不顯示的用戶報警
提示說明
現貨ABB電路板3ADT309600R0002
718 PowerUp 上電：接通傳動的輔助電壓
719 FaultReset 復位：復位所有應答的故障
801 APNotice1 用戶通過 AP 定義的注意事項
802 APNotice2 用戶通過 AP 定義的注意事項
803 APNotice3 用戶通過 AP 定義的注意事項
804 APNotice4 用戶通過 AP 定義的注意事項
805 APNotice5 用戶通過 AP 定義的注意事項
ParNoCyc 循環參數：寫入一個非循環參數(例如，上位機控制系統循環的給一個不能循環寫入的參數賦值
PrgInvMode AP 未處于編輯模式：移動或刪除動作時 AP 沒有在編輯模式
PrgFault AP 故障，檢查內容：FaultedPar (84.02
PrgProtected AP 由密碼進行保護，并且不能進行編輯
PrgPassword AP 密碼錯誤：用來解鎖 AP的密碼錯誤
FB found 找到 R 型現場總線適配器：找到 R 型現場總線適配器
Modbus found 找到 R 型 Modbus 適配器：找到 R 型 Modbus 適配器
COM8 found： 建立通訊板 SDCS-COM-8
AIO found 建立模擬擴展模塊：
DIO found 建立數字擴展模塊
Drive not responding 調速器沒有響應：調速器和 DCS 控制盤之間的通訊沒有建立或中斷
