示波器探頭如何選擇?把握關注5點即可!

來源:昌昇自動化時間:2022-02-28



探頭的特性和特點中最重要的參數就是帶寬和輸入阻抗,它們既要與示波器的帶寬和輸入阻抗匹配,又要將對被測電路的影響減到最小。因此選擇探頭時要綜合考慮。

(1) 帶寬和上升時間
探頭的帶寬或上升時間要等于或優于示波器的帶寬。如果觀察純正弦信號,探頭帶寬等于被測信號頻率的最高值即可;如觀察非正弦信號,探頭帶寬應能容納被測信號的基波和最重要諧波分量。為精確地測量脈沖的上升時間和下降時間,系統的上升時間(示波器和探頭之和)應該比要測量的最快的上升時間快3-5倍。
(2) 阻抗匹配
探頭的輸入阻抗要與所用示波器的輸入阻抗匹配,另外對被測電路的負載作用最少。對于低輸入阻抗的示波器,應選擇有源探頭或50Ω輸入阻抗的探頭;對于高輸入阻抗的示波器,應選擇×10的探頭。例如示波器的輸入阻抗是1MΩ/10pF,探頭輸入阻抗最好是10MΩ/1pF,這樣的探頭既有10倍的信號衰減,對被測信號的負載很輕,又能與示波器輸入阻抗匹配。

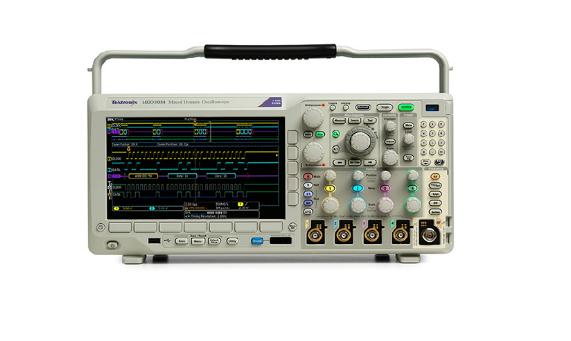

示波器探頭如何選擇?把握關注5點即可!


(3) 負載作用
減輕探頭對被測電路的負載作用。除了選擇輸入阻抗高的探頭外,還有記住探頭輸入阻抗隨頻率成反比例下降。
(4) 時間延遲的影響
每種探頭對被測信號的延遲時間存在差異,在進行差分測量以及時間(或相位)一致性測量時,最好使用2個型號相同和電纜長度相等的探頭。
(5 )良好的接地
探頭的額定頻率特性是在同軸系統內測得的結果。在實際電路應用時,往往探頭處于非同軸匹配的系統內,因此探頭的接地引線要盡量減短,把串聯電感減到最小。如發現高阻探頭接地不良,就要考慮使用低阻同軸探頭或者與探頭匹配的適配器、連接器和夾具。
探頭對示波器測量至關重要,所以要求探頭對探測的電路影響必須達到最小,并希望對測量值保持足夠的信號保真度。如果探頭以任何方式改變信號或改變電路運行方式,示波器會看到實際信號的失真結果,進而可能導致錯誤的測量結果,或者誤導性的測量結果。通過以上介紹可知,探頭的選購和正確使用有許多值得注意的地方,只有與示波器和被測電路都匹配良好的探頭才是您該選擇和使用的探頭。當然選擇示波器維修也是同樣的方法!
