示波器可能是排查故障中最為得力的工具。就像醫生的聽診器。熟練正確地使用好示波器，將大大提高自己的排查能力。

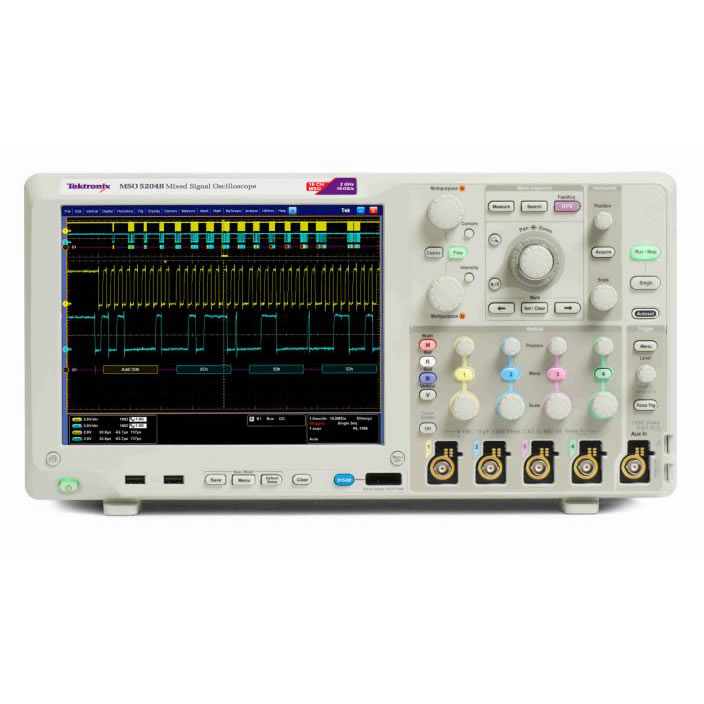

示波器維修
1．示波器使用前的準備工作
要很好利用示波器，必須做好準備工作。
1)打開電源，檢查灰度和聚焦；
2)將示波器的一個探頭地線與電路地線連接好；
3)同時將兩個探頭接信號源，讓示波器雙蹤顯示，檢查屏幕上波形是否正確；
4)給兩個探頭上都夾上一個短硬導線，導線頭裸露1cm左右。
5)將其中通道1的探頭信號端拿在手上，含硬導線。注意不要讓導線脫離示波器探頭。有些同學習慣用示波器的夾子，這不好。應該習慣于用導線。
6)最終的工作狀態是：示波器兩個通道都正常，通道1的地線與電路地線牢靠接觸，永遠不動它，通道1的信號端含一個導線，通道2信號端也含導線，備用。
2．示波器粗略觀察“點”電壓調整示波器的Y軸衰減開關，使得屏幕可以看到電路整個電源范圍，比如電源為±12V，可以調整為5V/DIV，零線居中，DC檔。這樣，整個屏幕可以看到±20V的電壓。這種狀態下，用示波器可以對電路內所用點進行粗略觀測。比如看看電源電壓，是否基本正確，看看輸出點是否有直流分量等等。這種粗略觀察，可以發現絕大多數故障。
3．示波器細致觀察“點”交變量當發現某一點電壓上既有直流分量，又有交流分量，而又關心其中交流分量大小時，可以將輸入耦合開關置于AC檔，并減小Y軸衰減開關位置，將交流量放大顯示。
4．通過掃速調整發現地線故障有時，我們觀察輸出波形，是一個正弦波，可是后級表現又表明這一級存在問題。我們可以將X軸掃速旋鈕變一變，讓掃速變慢，在屏幕內包含更多時間的波形。這時候，就像站的更遠看波形一樣，可能會發現原先的正弦波是在一個更慢的正弦波上疊加著。這樣，我們就發現了一個故障：原來輸出波形上存在工頻干擾，這種干擾多數是地線不牢靠造成的。
因此，在Y軸，X軸都存在“站遠”觀察的可能，就是讓有限的屏幕包含更多的信息，方法是，讓掃速變慢，讓Y軸每格顯示更大的電壓。當然，這個信息將比較粗略。但是，它有助于我們發現更多的故障。
對于運算放大器或者比較器電路，由于輸出很容易飽和達到電源電壓，因此，很多工頻干擾被淹沒，地線是否牢靠，除了直接用萬用表測量與地線電阻外，還可以直接用示波器觀察。當示波器地線牢靠，用它測量一個地線時，將在示波器上顯示一條穩定的平直線。而用它測量一個浮空點（原本是地線，但是沒有接上，是地線故障），則同樣是一條平直線。
但是，同學們仔細觀察，就會發現，很多示波器都可以區分開測量的到底是準確的地線還是浮空點。我的經驗是，地線很實很平，浮空點則顯得有些虛。
