超值維修經驗——軟啟動器故障處置案例分享

來源:昌昇自動化時間:2021-05-27



     談起當下電動機啟動控制裝置,相信廣大電工同行首先想到的便是變頻器,以及作為電工等級考試題目出鏡率最高的Y-△降壓啟動電路。其實在這兩者之間,還有一種應用較為廣泛,專職擔負電動機啟動控制的裝置——軟起動器常常被大家所遺忘。


     軟啟動器采用移相觸發信號控制雙向晶閘管(實際中使用兩只單向晶閘管反并等效為一只雙向晶閘管的電路形式)導通,達到逐步調壓啟動電動機之功能,而不具備變頻器調頻功能。由于軟啟動器具有結構形式相對簡單、操作簡便、價格適中等優點,故在一些僅需對電動機啟動過程進行控制的領域,占有一定的市場份額。多年從業經歷當中,筆者曾先后處置過十余起各品牌型號軟起動器六大類故障,現選取三例維修實例分享給大家。

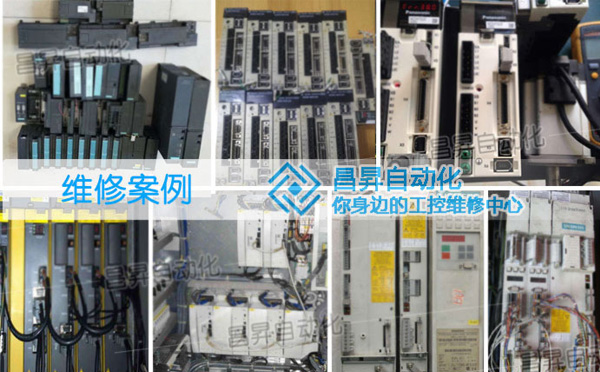

軟啟動器維修


     一、某單位使用的一臺惠豐(現為歐瑞)牌55KW軟啟動器,在啟動過程中不定時出現漏電故障,使得啟動過程失敗。鑒于該機故障為啟動過程中發生,故可以初步排除主板六路移相信號誤發送之情況,而極有可能為某只晶閘管對地絕緣性能變差所致。經過打壓測試儀檢測后發現,V相兩反并單向晶閘管當中的一只A極對散熱底板的絕緣阻值存在異常!在更換此晶閘管后故障得以排除。


     二、一臺100KW正泰牌軟啟動器在運行兩年后,于使用過程中發生超溫故障。在排除通風散熱孔堵塞的嫌疑后(該機型并未配置散熱風扇),筆者將矛頭指向了該軟啟動器內部所配置的旁路接觸器上(為防止啟動過程結束后晶閘管始終處于帶電運行狀態,以致引發晶閘管發生損壞,故實際中有相當部分的軟啟動器均配置有旁路晶閘管之接觸器)。檢測后,筆者發現控制旁路接觸器吸合位于主板上的繼電器(DC24V)雖然存在吸合動作,但其常開觸點閉合卻呈高阻狀態!由此筆者推斷,故障原因是長時間使用后,該繼電器常開觸點出現燒蝕故障,導致旁路接觸器無法正常吸合使得晶閘管長時間有大電流流過所致!


     三、本地一村莊自來水水泵所用雜牌45KW軟啟動器,在使用過程中突然出現三相電流嚴重不平衡故障(極似缺相故障)。在排除水泵、負荷電纜的嫌疑后,筆者順其自然地檢測晶閘管和六路移相信號,可結果均正常,導致維修工作一度停滯。在經過反繪線路后,筆者調整著手點,將故障鎖定在移相信號傳輸至晶閘管的中間線路之隔離光電耦合器上。經過檢測,筆者發現屬于W相的一只光電耦合器,其輸出導通內阻明顯較之其它五只偏大,表明其導通能力明顯變差,繼而造成輸送至晶閘管的信號大為衰減,晶閘管無法正常受控導通,致使故障現象發生!將該光電耦合器更換后,該起困擾筆者多時的故障得以排除。
