英威騰變頻器無輸出電壓故障檢修案例

來源:昌昇自動化時間:2021-06-19

 invt變頻器無輸出電壓故障檢修案例,英威騰變頻器維修故障分析,英威騰變頻器算是國內比較有名的一個品牌,在各行業運用的也比較廣泛,那么英威騰變頻器有哪些常見的典型故障呢,怎么去處理?

英威騰的CH系列變頻器容易出現一特別典型故障:變頻器上電顯示正常,但一運行變頻器即出現,顯示屏閃一下然后顯示CHV(或CHE、CHF)又回到待機狀態,無法正常運行。這時只撥下變頻器冷卻風扇的插頭,試運行一切正常。

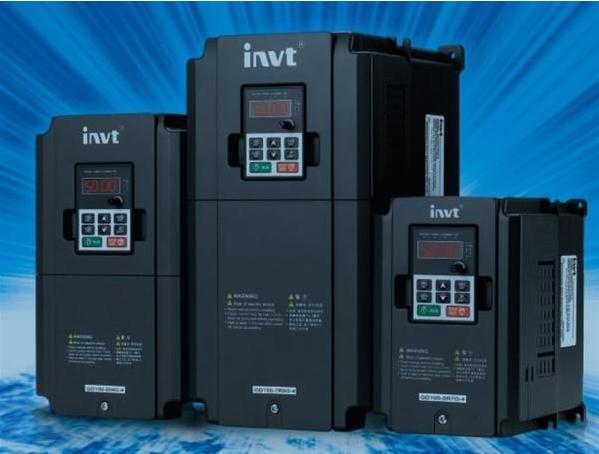

英威騰變頻器維修



這是因?yàn)?strong>英威騰CH系列變頻器的小功率機型使用24V直流供電的冷卻風扇,而風扇電源又是直接由驅動板的開關電源的24V供電,且風扇是在變頻器運行時才工作。一但風扇出現故障(故障時的風扇所用電流一般比正常時大很多),此時運行變頻器,主控板發出控制信號打開風扇,24V電源因風扇故障電流過大,開關電源過流保護動作,開關電源復位后又回到待機狀態。

變頻器無輸出電壓的檢修

1.故障現象


變頻器無U、V、W相電壓輸出,但主電路P、N之間(儲能電容兩端)有500多伏的正常電壓,高壓指示燈亮。

2.故障分析
主電路P、N之間直流電壓正常,說明整流、限流和儲能等電路基本正常,制動電路和逆變電路也不存在短路故障。變頻器無輸出電壓的原因在于逆變電路不工作,因?yàn)槟孀冸娐啡齻€(gè)上橋臂同時開路的可能性非常小,而逆變電路不工作的原因在于無驅動脈沖。


根據前面介紹的變頻器電路工作流程可知,逆變電路所需的驅動脈沖由CPU產生,并經驅動電路放大后提供,所以逆變電路不工作的原因可能在于CPU和驅動電路出現故障,另外,如果逆變電路的過流、過熱等檢測電路出現故障時,也會使CPU識別失誤而停止輸出驅動脈沖,此外,這些電路工作電壓都由開關電源提供,故開關電源出現故障也會使逆變電路不工作。

3.故障檢修


該故障可能是由CPU、驅動電路、開關電源或檢測電路損壞引起。檢修過程如下:

(1)檢測開關電源有無輸出電壓,若無輸出電壓,應檢查開關電源。

(2)對變頻器進行運行操作,同時用示波器測量CPU的驅動脈沖輸出腳有無脈沖輸出,若CPU有脈沖輸出,故障應在驅動電路,它無法將CPU產生的驅動脈沖送到逆變電路,若CPU無脈沖輸出,應檢查CPU及檢測電路。

在通電期間,禁止用萬用表和示波器直接測量逆變電路IGBT的G極,因?yàn)闇y量時可能會產生干擾信號,將IGBT非正常觸發導通而損壞。另外,嚴禁斷開驅動電路后給逆變電路通電,因?yàn)槟孀冸娐犯鱅GBT的G極懸空后極容易受干擾而使C、E極之間導通,如果上、下橋IGBT同時導通,就將逆變電路的電源直接短路,IGBT和供電電路會被燒壞。
