美國AB羅克韋爾觸摸屏與PLC通訊過程中通訊故障維修

來源:昌昇自動化時間:2021-06-28



美國AB羅克韋爾觸摸屏人機界面有COM1、COM2共兩個通訊端口。COM1的通訊模式有RS232、RS485及RS422三種。COM2僅有RS232一種通訊模式,PLC的RS485通訊端口與人機界面COM1端口在RS485通訊模式下進行通訊;PLC的COM1通訊端口與人機界面的COM1端口在RS232通訊模式下進行通訊;PLC的COM2通訊端口與人機界面的COM1端口在RS232通訊模式下進行通訊。通過不同的通訊端口通訊實測,確定故障通訊端口,那么有幾種故障出現,我們有來分析一下:

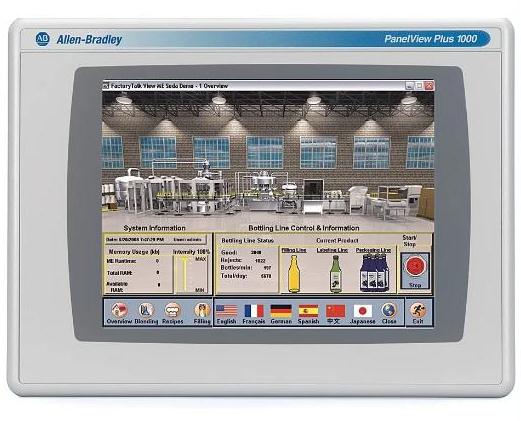

AB羅克韋爾觸摸屏維修


(一)美國AB羅克韋爾觸摸屏與PLC通訊過程中通訊故障維修:針對通訊電纜接觸不良可采取的措施:

重新制作RS232、RS485通訊電纜各一條進行更換,用于RS232及RS485通訊模式下的通訊,確保通訊電纜接觸良好。

很多不是電子技術專業出身的人,相對于軟件程序會弱一些,因為這個涉及到計算機原理的問題,不是純硬件設備維修的問題,那么很多人開始關注如何利用程序判斷美國AB羅克韋爾觸摸屏與PLC通訊出現故障這一問題,因此小編也根據這一問題給大家簡單科普一下吧。

利用程序做判斷時,我們慣用的一個方法就是用心跳檢測。定義一個bool,HMI固定頻率將該點置位。PLC收到該點為ON信號后將其復位,如果在一段時間里,幾秒以內無ON的信號,就可以判斷通訊中斷。這里有一個技巧就是PLC把memory clock字節傳到屏上,屏用腳本把這個字節的值賦值需要傳給另外的一個PLC內的地址,接著plc內判斷返回的字節兩個掃描周期是否一樣,如果一樣說明通訊中斷。


一、需要PLC里創立DB1數據塊,內部設2個開關量。分貝為“PLC秒開關”和“人機響應開關”

二、人機變量中連接這兩個變量

三、需要在人機“PLC秒開關”變量的屬性——事件——數值變更中增加“取反位”,使“人機響應開關”變量隨著“PLC秒開關”變化而變化

四、需要在PLC程序塊中編程,讓“PLC秒開關”每0.5秒反轉。之后用TON延時指令讓“人機響應開關”一秒內無反應就輸出人機通信失敗。因為人機通信異常后“人機響應開關”就不會有變化。

在這里我們要明白市場上美國AB羅克韋爾觸摸屏與PLC通訊不上不外乎要確認四個問題:

一、plc參數和工程里的是否一致

二、通訊線是否按照接線圖的引腳接線

三、工程里設置的com口在屏上接的時候是否正確

四、參數和線確認OK,的情況下,看看是不是plc程序或是plc的地址問題。
