臺安變頻器維修故障案例講解
來源：昌昇自動化時間：2021-07-02

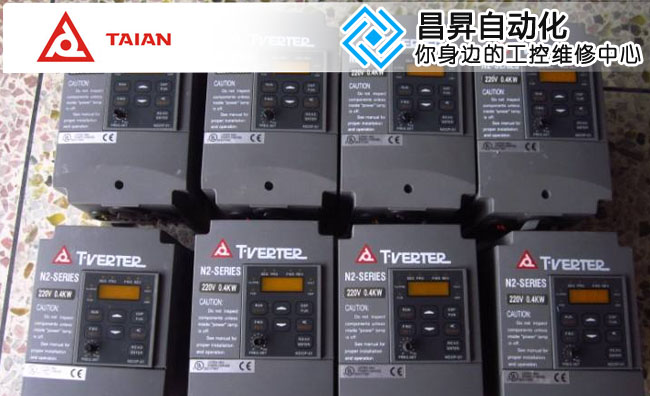

臺安變頻器是臺安科技（無錫）有限公司旗下的品牌變頻器。主要用于三相異步交流電機的變頻調速和節能，用于控制和調節三相交流異步電機的速度，并以其穩定的性能、豐富的組合功能、高性能的矢量控制技術、低速高轉矩輸出、良好的動態特性及超強的過載能力，在國內市場占據著一定的份額。
1.臺安N2系列400V、3.7kW變頻器顯示過電流故障檢修案例
故障現象：一臺臺安N2系列400V、3.7kW變頻器，在啟動時顯示過電流故障信息，并跳停。
故障分析與檢修：在檢查模塊確認完好后，給變頻器上電。在不帶電動機的情況下，啟動瞬間顯示“OC2”故障信息，但變頻器運行正常。首先考慮到是電流檢測電路損壞。依次更換檢測電路，發現故障依然無法消除。于是擴大檢測范圍，檢查驅動電路。在檢查驅動波形時發現有一路波形不正常，檢查其周邊器件，發現一貼片電容有短路。更換后，變頻器上電運行正常。
臺安變頻器維修故障案例講解
2.臺安N2系列3.7kW變頻器在停機時顯示“OU”故障檢修案例
故障現象：一臺臺安N2系列3.7kW變頻器在停機時顯示“OU”故障信息，并跳停。
故障分析與檢修：首先檢查輸入電壓，正常，分析故障原因出在變頻器的直流回路上，原因是變頻器在減速時，電動機轉子繞組切割旋轉磁場的速度加快，轉子的電動勢和電流增大，使電動機處于發電狀態，而回饋的能量通過逆變環節中與大功率開關管并聯的二極管流向直流環節，使直流母線電壓升高；因此，應該著重檢查制動回路，測量發現放電電阻沒有問題。再測量制動管( ET191)，發現其已擊穿。更換后，變頻器上電運行正常，且快速停車都沒有問題。
