印刷電路板維修調試及故障查找方法

來源:昌昇自動化時間:2021-08-21



對于新設計的印刷電路板,調試是一項有難度的操作,特別是在電路板很大且組件很多的情況下,通常無法啟動。但是,如果我們掌握了一套合理的調試方法,則調試將以一半的努力實現兩倍的結果。

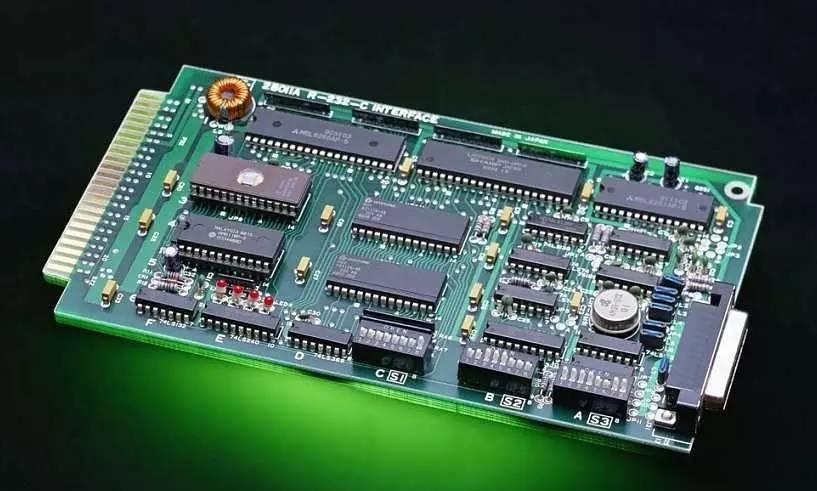

印刷電路板維修調試及故障查找方法


印刷電路板調試過程:

我們首先需要大致觀察一下板上是否存在問題,例如是否存在明顯的裂紋,是否存在短路,開路等現象。如有必要,請檢查電源和接地線之間的電阻是否足夠大。

然后是組件的安裝。獨立模塊,如果不確定如何確保它們正常工作,不要全部安裝,而要部分安裝(對于較小的電路,可以一次安裝所有模塊),這樣很容易確定故障范圍,以免遇到無法啟動時的情況。一般來說,可以先安裝電源,再上電檢查電源輸出電壓是否正常。假設您不確定電源打開的時間(即使您確定,也建議在緊急情況下添加保險絲),則可以考慮使用具有電流限制功能的可調電壓調節器。首先,預先設置過電流保護電流,然后逐步提高穩壓電源的電壓值,并監視輸入電流,輸入電壓和輸出電壓。假設在上調過程中沒有過流保護并且輸出電壓正常,則證明電源部分正常。相反,斷開電源,找到故障點,然后重復上述步驟,直到電源正常為止。

下一步是逐步安裝其他模塊。每個模塊均已安裝,將進行開機測試。開機時,請按照上述步驟操作,以避免由于設計錯誤或安裝錯誤而燒毀組件。

下面是電路板幾種查找故障的方法:

1、信號注入法。將信號源添加到輸入端子,然后再測量每個點的波形,以查找故障點是否正常。有時我們還使用更簡單的方法,例如將鑷子握在手中,以觸摸各個級別的輸入端子,以查看輸出端子是否有反應。這通常用于音頻和視頻放大器電路中(但應注意,熱底電路或什至具有高壓的電路不能使用此方法,否則可能導致電擊)。假設在第一級沒有響應,而在第二級有反應,則證明情況在第二級,應進行檢查。

2、當然,還有許多其他方法可以找到故障點,例如觀看,聆聽,聞到氣味,觸摸等。“看”是查看部件是否有明顯的機械損傷,如破裂,發黑,變形等;“聽”是指工作聲音是否正常,例如不大聲,噪音很小甚至異常的聲音;“氣味”是檢查有沒有燒了,對于經驗豐富的電子維護人員而言,味道等對這些氣味非常敏感?!坝|摸”是用雙手測試設備的溫度是否正常,例如過熱或過冷。一些電源設備在工作時會變熱。如果感覺很酷,基本上可以判斷出它們沒有工作。但是,假設不應該熱的地方太熱,或者甚至不應該熱的地方都不可能。一般功率晶體管,穩壓芯片等,在70度以下工作是沒有問題的。70度的概念是什么?如果您向上按手,則可以握住其三秒鐘以上,證明溫度大約低于70度。(請注意暫時嘗試觸摸,不要燙手。)
