佳靈變頻器開關電源故障維修
來源：昌昇自動化時間：2021-09-08

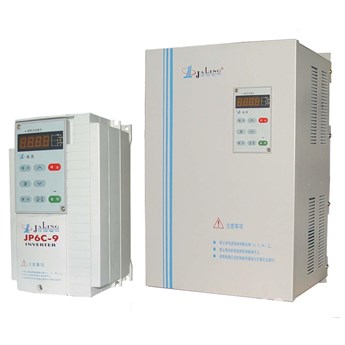

佳靈JP6C-9變頻器故障分析檢修
檢查并聯在開關變壓器一次繞組的尖峰電壓吸收網絡（由電阻與電容并聯后與二極管串聯），用指針式萬用表測量二極管正反向電阻均為15歐姆，感覺異常。將兩只并聯二極管拆開檢測，正常。細觀察，電容器有細微裂紋，測其引腳，查出為2kV 103電容擊穿短路。更換后，機器恢復正常。
此電容短路引起開關電源起振困難的故障殊不多見。
此電壓尖峰電壓吸收網絡的設置，本是為了吸收開關管截止期間產生的異常的危及開關管安全的尖峰電壓，但電容擊穿后，開關變壓器一次繞組相當于并聯了二極管。對開關變壓器來說，開關變壓器在開關管導通期間吸入的能量在開關管截止期間，被二極管快速瀉放，不能夠積累產生振蕩能量，同時二極管相當開關變壓器一個過重的負載，因而造成開關電源起振困難的故障現象。
